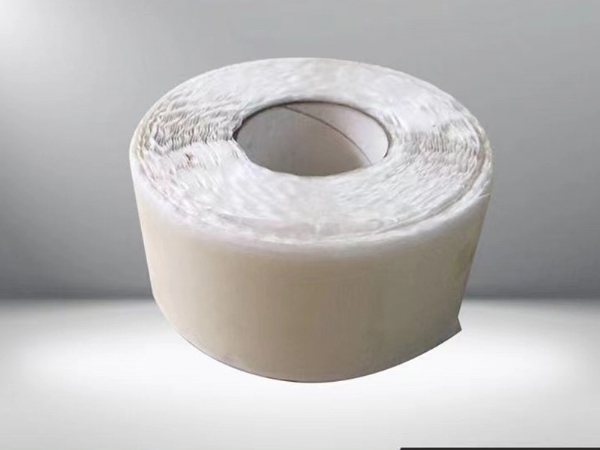

非瀝青基搭接膠帶

施工方案

施工部位：地下室底板

施工工藝及流程：

1.對施工要求：

◆基面已辦理驗收、工作面移交手續，且基層表面符合施工要求。

◆各種預埋管件按設計及規范要求事先預埋，并做好密封處理。

◆基面要求干凈，允許存在少量灰塵。若存在建筑垃圾、泥土等雜物時，需清理干凈，清掃工作必須在施工中隨時進行。

◆基面要求基本平整，無尖銳凸起、無毛刺。若存在局部明顯的凸起物或砂漿疙瘩等情況時，需清理干凈和處理平整。

◆基面要求無明水，但允許基面潮濕（基層含水率<9%）。施工面若存在明水，應在防水施工前清除。

◆平面與立面結構的連接處均應做成圓弧，天溝的縱向坡度≧1%，內排水的水落口周圍做成略低的凹坑。

◆雨、雪天及五級以上大風天不得施工，施工環境溫度不宜低于5℃。

2.施工工藝流程：預鋪反粘（空鋪）

（1）平面：

    基礎找平—→基層清理—→基層彈線—→處理復雜部位防水層—→大面積鋪貼卷材—→卷材搭接邊處理—→驗收—→鋼筋鋪設—→澆注混凝土。

（2）垂直面：

清理基層—→彈線—→處理復雜部位防水層—→安裝立面背襯、支撐（墊片）—→預鋪防水卷材—→固定防水卷材（焊接或墊片固定）—→揭卷材隔離膜、搭接處理—→小釘頭部位涂刷專用密封膠—→綁扎鋼筋—→澆筑混凝土

（3）隧道拱頂：

清理基層—→彈線—→安裝支撐（墊片或吊釘）—→預鋪防水卷材—→機械固定防水卷材（焊接或吊捆）—→搭接處理—→節點處理—→揭卷材隔離膜—→綁扎鋼筋—→澆筑混凝土

3、施工步驟

3.1基層清理：將雜物清理干凈，基層若有尖銳凸起物需處理平整，基層基本平整即可，若有明水掃除即可施工，基層允許潮濕。

3.2鋪設卷材：將卷材對準基準線試鋪，預先定好要鋪設位置；將待鋪設的卷材剪好，立即展開鋪于預定的部位，沿著基準線向前鋪貼，隨后用壓輥向兩側、向前輥壓排氣粘牢。將卷材顆粒面朝上，采用滾鋪方式將卷材空鋪于墊層上，一幅卷材鋪貼好后再鋪貼第二幅卷材，鋪設相鄰卷材時，應注意與搭接邊對齊，以免出現偏差影響搭接。

3.3卷材局部固定：卷材若需局部點粘固定，可采取如下措施：

措施一：通過射釘和墊片將邊長為10cm防水卷材片（無顆粒防粘層）固定于基面上，再鋪貼大面防水層，并碾壓該部位，使卷材片表面的自粘膠與大面防水卷材粘貼牢固。該做法適用于基面較潮濕的情況。

措施二：揭除高分子雙面自粘膠帶表面隔離膜，直接將膠帶粘貼在基面上，再揭除膠帶另外一面隔離膜后，再直接將大面防水層鋪貼在膠帶上，并碾壓使之粘貼牢固。該做法適用于基面干燥的情況。

壓使之粘貼牢固。該做法適用于基面干燥的情況。

3.4卷材搭接

3.4.1長邊搭接：揭除卷材搭接邊的隔離膜后直接搭接碾壓密實即可（如遇氣溫低的情況下，應用加熱器加熱），搭接寬度為70mm。

 3.4.2短邊連接

方法①短邊搭接：裁剪規定長度的高分子雙面自粘搭接膠帶，揭除膠帶上表面隔離膜并粘貼在上幅卷材短邊搭接部位，碾壓膠帶使之粘結牢固；而后揭除搭接膠帶下表面隔離膜，粘貼在下幅卷材搭接邊上，充分碾壓使之粘結牢固，搭接寬度為80mm。

方法②短邊對接：對接輔助材料采用防水卷材（無顆粒防粘層），將卷材裁剪成條狀，寬度為140mm，將防水卷材（無顆粒防粘層）自粘面朝上放置。用裁紙?jiān)趯硬牧现芯€部位輕輕劃開隔離膜，不得劃傷卷材。先后將兩側隔離膜揭除并直接與前、后兩幅卷材進行短邊部位搭接，充分碾壓使之粘結牢固。對接前應事先調整前后兩幅卷材位置，保證大面卷材鋪貼順直。

3.5節點密封處理：防水卷材陰陽角及節點無需附加層施工，但大面卷材鋪貼完畢后應對節點等細部構造的完整性和密閉性進行檢查處理，針對地下室底板上的樁頭、錨桿、排水井及塔吊基座等細部節點，應采用膠帶粘貼固定并用密封材料處理。

A.立面收頭部位：由上而下將卷材鋪貼于立面基層，輥壓排氣。

B.端頭、陰陽角處理：端頭、陰陽角局部部位必要時需采用釘壓處理。

C.樁頭處理：先采用水泥基滲透結晶型防水涂料進行加強處理，待涂料干燥后再進行卷材鋪貼，卷材與樁基搭接部位采用密封膏進行密封處理。

3.6組織驗收。

3.7后續施工：防水層施工完成后，即可綁扎鋼筋，澆筑混凝土。

4、施工注意事項

◆在基坑、承臺坑等轉折部位，平、立（斜）面部位卷材的接頭盡可能留在平面上；轉角部位做法盡量保持統一、規整。

◆澆筑完混凝土后，應充分振搗。使混凝土與卷材防水層充分融合，提高防水效果。

◆PPC-P卷材防水層采用冷作業施工，材料進入工作面后不得以任何形式動用明火，如有鋼筋焊接所產生的火星等，則焊接處卷材面需灑水處理，或設臨時保護措施。

◆卷材鋪設完成后，可能在美觀程度上會有一定的影響，可能局部會存在空鼓現象，但這并不影響與后期混凝土的結合反應，但要注意后續的保護，鋼筋籠要本著輕放的原則，不能在防水層上拖動，以避免對防水層的破壞。

◆相鄰兩排卷材的短邊接頭應相互錯開300mm以上，以免多層接頭重疊而使得卷材粘貼不平服。

◆卷材鋪貼程序?yàn)椋合裙?jié)點，后大面；先低處，后高處；先高跨，后低跨；先遠處，后近處。所有節點附加層鋪貼好后方可鋪貼大面卷材，大面卷材粘鋪須從低處向高處進行。先做高跨部分，再做低跨部分；先做較遠的，后做較近的；且操作人員不可過多踩踏已完工的卷材防水層。施工區域應采取必要的、醒目的圍護措施（周圍提供必要的通道），禁止無關人員行走踐踏。

◆綁扎鋼筋過程中若鋼筋移動需要使用撬棍時，應在其下設木墊板臨時保護，以盡量避免破壞防水卷材。

◆卷材鋪貼環境溫度須在-4℃以上。否則，卷材搭接不牢，防水失效。

◆立面施工時，在自粘邊位置距離卷材邊緣10-20mm內，應每隔400-600mm進行機械固定，并應保證固定位置被卷材完全覆蓋。

◆在防水層后續施工過程中，若不慎破壞了防水層，可視破損情況裁剪100mm×100mm的卷材片（方形片材四周修剪成圓角），采用高分子雙面自粘膠帶輔助粘貼于破損處。

◆操作人員必須經培訓才能上崗。

◆嚴禁穿釘鞋人員進入卷材施工現場。

◆施工過程中要注意現場保護，防止被風吹起。

◆施工現場不準抽煙。

4、其它配合措施

若地下室底板取消卷材上細石砼保護層時，可采取以下措施保護防水層：

1.1. 土建單位配合措施

4.1.1. 進行鋼筋垂直、水平運輸時，遵守輕拿輕放的原則，鋼筋吊放點采用木板等臨時保護措施，避免鋼筋扎破卷材。

4.1.2. 綁扎鋼筋時，若鋼筋荷載較大，可在砼墊塊或馬凳筋下加貼一塊卷材片增強。

4.1.3. 焊接底板鋼筋時，在焊接操作面以木板或鐵皮作為臨時保護擋板或在焊接部位卷材上灑水可避免焊渣燒傷卷材。

4.1.4. 后續施工中，如不慎破壞防水層,一經發現應及時告知防水施工單位進行補修。

4.1.5. 卷材修補：在防水層中或后續施工過程中，如不慎破壞了防水層,可采用膠帶和卷材片（四周剪圓角）粘貼在需修補部位。

4.1.6. 搭接易脫開部位的加強密封:采用熱風膠和膠棒密封。

1.2. 防水施工單位技術措施：在防水層后續施工過程中，防水施工單位全程跟進，如發現卷材破損，采取如上方式進行補修。

6、工程驗收

◆在施工過程中按規定做好分項工程交接檢查，接受監理單位的驗收，并在工程隱蔽之前接受建設、總包、監理之方的驗收，未經檢查，不得進行下一道工序的施工。

◆卷材的搭接必須符合國家標準，封閉嚴密，粘接牢固。

7、質量保證措施：

◆進入現場的材料必須證件齊全，并嚴格實行抽樣檢測，嚴禁不合格的產品進入施工現場。

◆卷材的粘接應牢固、無損傷、滑移、翹邊、皺褶等缺陷。

◆所有操作人員必須持證上崗，應選擇有多年防水施工經驗的工人進行現場施工。

◆防水施工管理人員必須在現場跟班作業，如有問題及時解決。

8、文明施工及安全保護措施：

一、文明施工：

◆防水施工環境屬于經理部管轄范圍，因此防水操作人員必須遵守經理的各項規章制度，必須服從上級指揮。

◆施工人員必須注意衛生，嚴禁隨地大小便，材料不準亂放。完工后現場清理干凈，做到“工完場清”。

◆防水施工人員應珍惜其他兄弟隊伍的勞動成果，施工時不要污染其工作面。

二、安全保護措施：

◆有專職的安全員負責安全工作。

◆材料放置應按指定地點有序存放，且應遠離火源。

◆施工人員進入施工現場必須戴安全帽。

◆施工人員進入施工現場嚴禁煙火。

◆施工人員喝酒后嚴禁進入施工現場。

◆施工現場必須配備滅火器材。

◆五級風及其以上、雨天禁止施工。

◆施工人員進入施工現場嚴禁擅動工地任何電氣設置及其它物品。

注：安全生產、文明施工，嚴格遵守安全技術操作規程，認真執行防水施工規范，確保防水工程質量合格。
